Современные автомобили напичканы электроникой, и когда двигатель начинает работать нестабильно или загорается лампочка Check Engine, без компьютерной диагностики разобраться сложно. Диагностические адаптеры решают эту проблему — они считывают коды ошибок из электронного блока управления, показывают реальные показатели датчиков и помогают найти неисправность за несколько минут. По сути, это мост между бортовым компьютером машины и вашим смартфоном или ноутбуком, который превращает непонятные сигналы ЭБУ в читаемые данные. Разберемся, как это работает и почему без такого устройства сейчас сложно обойтись.
Что представляет собой диагностический адаптер
Это небольшое электронное устройство размером со спичечный коробок, которое подключается в специальный разъем OBD2 на вашем автомобиле. Такой разъем есть практически во всех машинах, выпущенных после 1996 года. Адаптер работает как переводчик — он принимает данные от блока управления двигателем, преобразует их в понятный формат и передает на телефон, планшет или компьютер через Bluetooth, Wi-Fi или USB-кабель.
В отличие от профессиональных дилерских сканеров, которые стоят десятки тысяч долларов, адаптеры для диагностики авто доступны по цене и подходят для самостоятельного использования. Они не прошивают электронику и не меняют настройки двигателя, но дают полную картину того, что происходит с машиной прямо сейчас.
Работает это предельно просто: вставили адаптер в разъем под рулевой колонкой, включили зажигание, подключились к нему со смартфона и запустили приложение. Через пару секунд на экране появляются все ошибки, которые накопились в памяти ЭБУ, а также текущие показатели — обороты двигателя, температура охлаждающей жидкости, давление в топливной системе, положение дроссельной заслонки и еще пара десятков параметров.
Основные типы адаптеров и протоколы связи
Самый распространенный стандарт — это адаптеры на базе чипа ELM327. Они поддерживают все основные протоколы OBD2, включая:
- ISO 9141-2 — старый протокол для европейских машин
- KWP2000 — используется в автомобилях конца 90-х и начала 2000-х
- J1850 PWM и J1850 VPW — американские стандарты для Ford и GM
- CAN (ISO 15765) — современный высокоскоростной протокол для большинства авто после 2008 года
По типу подключения адаптеры делятся на три категории. Bluetooth-версии самые популярные — подключаются к телефону без проводов, работают со всеми приложениями на Android, а для iPhone понадобится версия с Bluetooth Low Energy 4.0 или новее. Wi-Fi адаптеры лучше подходят для устройств Apple, так как iOS-приложения часто требуют именно такое соединение. USB-адаптеры подключаются напрямую к ноутбуку и обеспечивают самую стабильную связь, но привязывают вас к компьютеру.

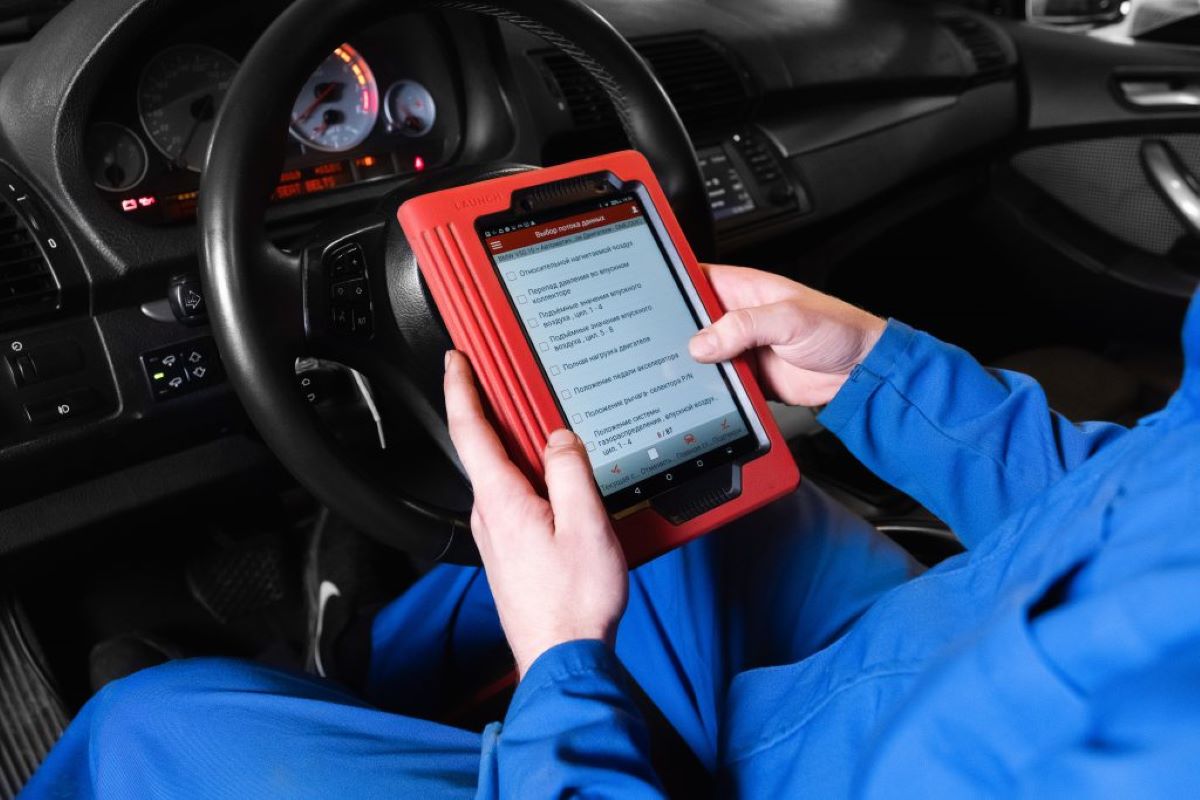

Есть еще профессиональные мультимарочные адаптеры типа Launch, ThinkDiag или Autel — они дороже, но умеют диагностировать не только двигатель, а и коробку передач, ABS, подушки безопасности, климат-контроль. Для обычного автомобилиста такой функционал избыточен, но для сервисов это рабочий инструмент.
Как работает диагностика через адаптер
Когда двигатель работает, десятки датчиков непрерывно отправляют информацию в ЭБУ — положение коленвала, количество поступающего воздуха, температура выхлопа, напряжение в цепи лямбда-зонда и так далее. Если какой-то параметр выходит за допустимые рамки, блок управления записывает код ошибки в память. Адаптер считывает эти коды и расшифровывает их через приложение.
Коды ошибок обозначаются буквой и четырьмя цифрами. Например:
- P0301 — пропуски зажигания в первом цилиндре
- P0420 — низкая эффективность катализатора
- P0171 — слишком бедная смесь в системе
- P0128 — недостаточная температура охлаждающей жидкости
Помимо считывания ошибок, адаптер показывает показатели в реальном времени. Это особенно полезно, когда неисправность проявляется только в движении — можно записать логи работы двигателя и потом детально изучить, на каких оборотах или скорости возникает проблема. Некоторые приложения умеют строить графики, сохранять данные в файл и даже отправлять их механику для анализа.
Какие проблемы можно выявить с помощью адаптера
Диагностический адаптер — это не волшебная палочка, которая найдет любую поломку, но он существенно сужает круг поиска. Вот реальные ситуации, когда он помогает:
- Непонятно горит Check Engine — адаптер покажет конкретную причину, будь то датчик кислорода, пропуски зажигания или проблемы с EGR
- Двигатель троит на холодную — по логам можно увидеть, какой цилиндр дает пропуски, и проверить свечи или катушку именно там
- Повышенный расход топлива — показатели времени впрыска и давления топлива помогут понять, не переливает ли форсунка
- Перегрев двигателя — адаптер покажет реальную температуру, а не то, что отображает стрелка на приборке, которая может врать
- Машина плохо заводится — можно проверить давление в топливной рампе, работу датчика положения коленвала, обороты стартера
Важный момент — адаптер не заменит опытного диагноста, но даст ему или вам нужную информацию для начала. Если на экране показывает ошибку по датчику массового расхода воздуха, это не значит, что нужно сразу менять ДМРВ. Возможно, просто отошел контакт или есть подсос воздуха после датчика. Адаптер указывает направление, а дальше уже нужен анализ.
На что обратить внимание при выборе адаптера
Первое — совместимость с вашим телефоном или ноутбуком. Проверьте, какое подключение поддерживает устройство. Для Android подойдет любой Bluetooth-адаптер, а вот для iPhone лучше брать Wi-Fi версию или модель с поддержкой BLE 4.0.
Второе — версия чипа. Встречаются подделки ELM327, которые работают медленно и часто теряют связь. Лучше выбирать адаптеры на оригинальном чипе PIC18F25K80 или его аналогах типа FTDI. Цена таких устройств выше, но и надежность другая.
Третье — приложение для работы. Самые популярные программы для Android — это Torque Pro, Car Scanner, MotorData OBD. Для iOS хорошо себя показывают OBD Fusion и Car Scanner. Убедитесь, что выбранное приложение поддерживает русский язык и имеет нужные вам функции.
Если вы владелец СТО или часто занимаетесь диагностикой, стоит обратить внимание на профессиональное оборудование. Например, интернет-магазин для СТО с диагностическим оборудованием «Xhorse Kiev» предлагает широкий ассортимент мультимарочных сканеров и адаптеров для работы с различными автомобилями, что особенно важно для украинского рынка, где встречается техника самых разных производителей.
Практические советы по использованию
После покупки адаптера первым делом найдите разъем OBD2 в своей машине. Обычно он расположен под рулевой колонкой слева, реже — справа от педалей или в бардачке. Вставьте адаптер, включите зажигание, подключитесь к нему с телефона (пароль обычно 0000 или 1234) и запустите приложение.
Не спешите удалять ошибки после первого считывания. Сначала запишите все коды, разберитесь в их значении, а потом уже решайте, что делать. Некоторые ошибки — это следствия одной основной проблемы, и если устранить причину, остальные исчезнут сами.
Обращайте внимание на стоп-кадры — это снимки параметров двигателя в момент возникновения ошибки. Они показывают, при каких условиях произошел сбой — обороты, нагрузка, температура, скорость. Эта информация сильно помогает в диагностике плавающих неисправностей.
Если адаптер не подключается или теряет связь, проверьте предохранители — порт OBD2 обычно запитан от того же предохранителя, что и прикуриватель. Также убедитесь, что версия Bluetooth на вашем телефоне совместима с адаптером.
Ограничения и реальные возможности
Важно понимать, что бюджетные адаптеры работают только с двигателем и базовыми системами — ABS, подушками безопасности (не на всех машинах). Для диагностики коробки-автомата, климат-контроля, электроусилителя руля или подвески понадобятся более дорогие решения.
Адаптеры не показывают реальный пробег, не могут его корректировать и не видят историю обслуживания автомобиля. Они работают только с текущим состоянием систем. Еще один нюанс — на некоторых европейских автомобилях, особенно премиум-марок, для полной диагностики нужны дилерские сканеры, так как часть функций закрыта через OBD2-протокол.
Тем не менее, для большинства задач обычного автомобилиста простого адаптера более чем достаточно. Он поможет контролировать состояние двигателя, вовремя заметить проблемы и не ездить с постоянно горящим Check Engine, не понимая причины. А это уже большой шаг к сознательному обслуживанию автомобиля без лишних визитов на СТО по пустякам.
